表冷器装置热力阻力数据计算软件说明文档
全称表面式冷却器。其原理是让热媒或冷媒或制冷工质流过金属管道内腔，而要处理的空气流过金属管道外壁进行热交换来达到加热或冷却空气的目的。
表冷器实际产品照片
表冷器的干工况和湿工况的特点
——（湿工况比干工况更具两种热交换过程，其一是显热交换，其二是潜热交换）
表冷器的热湿交换是在主体空气与紧贴换热器外表面的边界层空气之间的温差和水蒸气分压力差作用下进行的。它可以实现两种空气处理过程：当边界层空气温度低于主体空气的露点温度时，将发生减湿冷却过程或称湿冷过程（湿工况）；当边界层空气温度虽低于主体空气温度，但尚高于其露点温度时将发生等湿冷却过程（干工况）。
减湿冷却过程中，由于边界层空气与主体空气之间不但存在温差，也存在水蒸气分压力差，所以通过换热器表面不但有显热交换，也有伴随湿交换的潜热交换。由此可知，湿工况下的表冷器比干工况下有更大的热交换能力，或者说对同一台表冷器而言，在被处理的空气干球温度和水温保持不变时，空气湿球温度越高，表冷器的冷却减湿能力越大。
研究关于表冷器热工计算中安全系数的考量与干工况、湿工况矫正计算方法得出的传热系数的安全系数配置a的设定。(可以肯定的是，在干工况情况下，该软件的计算模型具有一定的产品覆盖性。)
表冷器经长时间使用后，因外表面积积灰、内表面结垢等原因，其传热系数会有所降低。为了保证在这种情况下表冷器的使用仍然安全可靠，在选择计算时应考虑一定的安全系数。可以采用加大传热面积的办法考虑安全系数，例如增加排数或增加迎风面积。但由于产品规格有限，采用这种办法往往做不到安全系数正好合适，或者给选择计算工作带来麻烦。因此，在工程上可考虑：
（1）在选择计算之初，将求得的Eg乘以安全系数a。对仅作冷却用的表冷器取a=0.94；对冷热两用的取a=0.9。
（2）计算过程中不考虑安全系数，在表冷器规格选定之后将计算出来的水初温再降低一些。水初温的降低值可按水温升的10%~20%考虑。
其中.表冷器的热交换效率（Eg和E的来源） 公式如下
（1）全热交换效率
全热交换效率公式
式中：t1，t2—处理前后空气的干球温度，℃；
tw1—冷水温度，℃。
（2）通用热交换效率
通用热交换效率公式
t3—理想状态下处理后的空气温度，℃。
蔚蓝表冷器热力阻力设计参数计算程序开发效果图如下

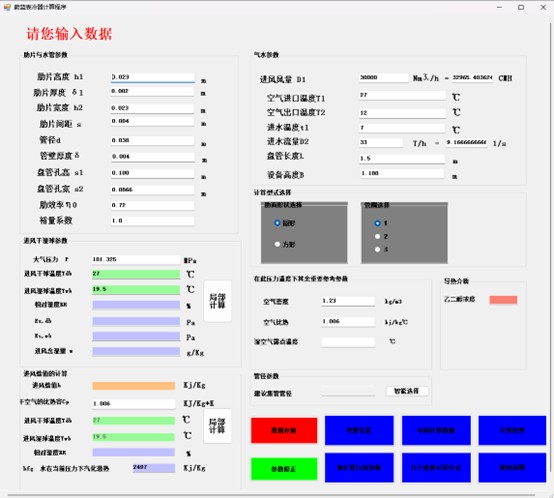

表冷器模拟计算设计软件主界面效果图

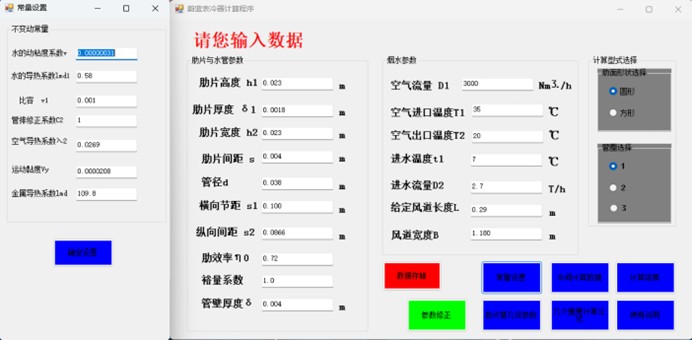

表冷器模拟计算设计软件 输入界面

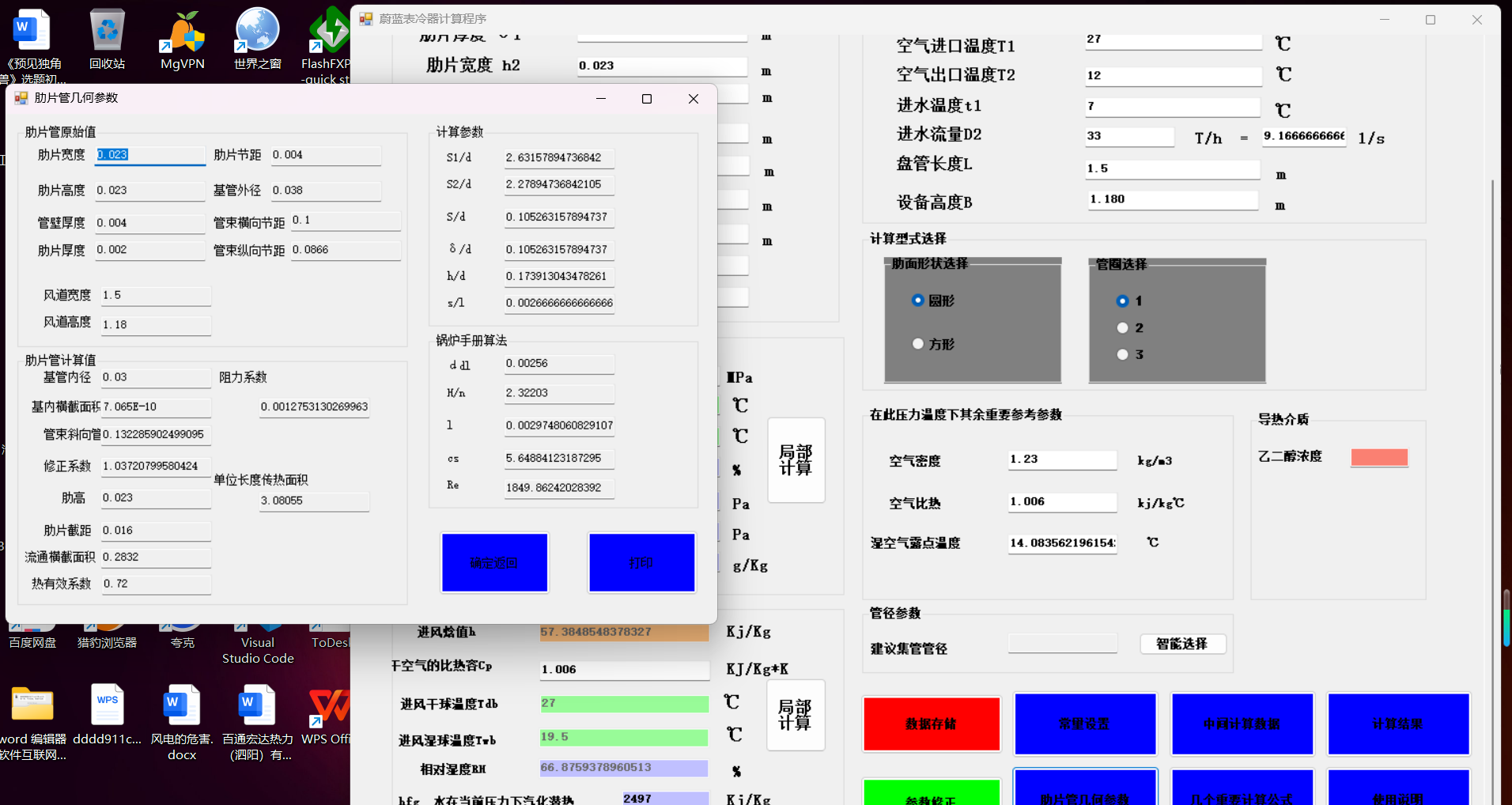

表冷器模拟计算设计软件 肋片管几何参数计算显示界面

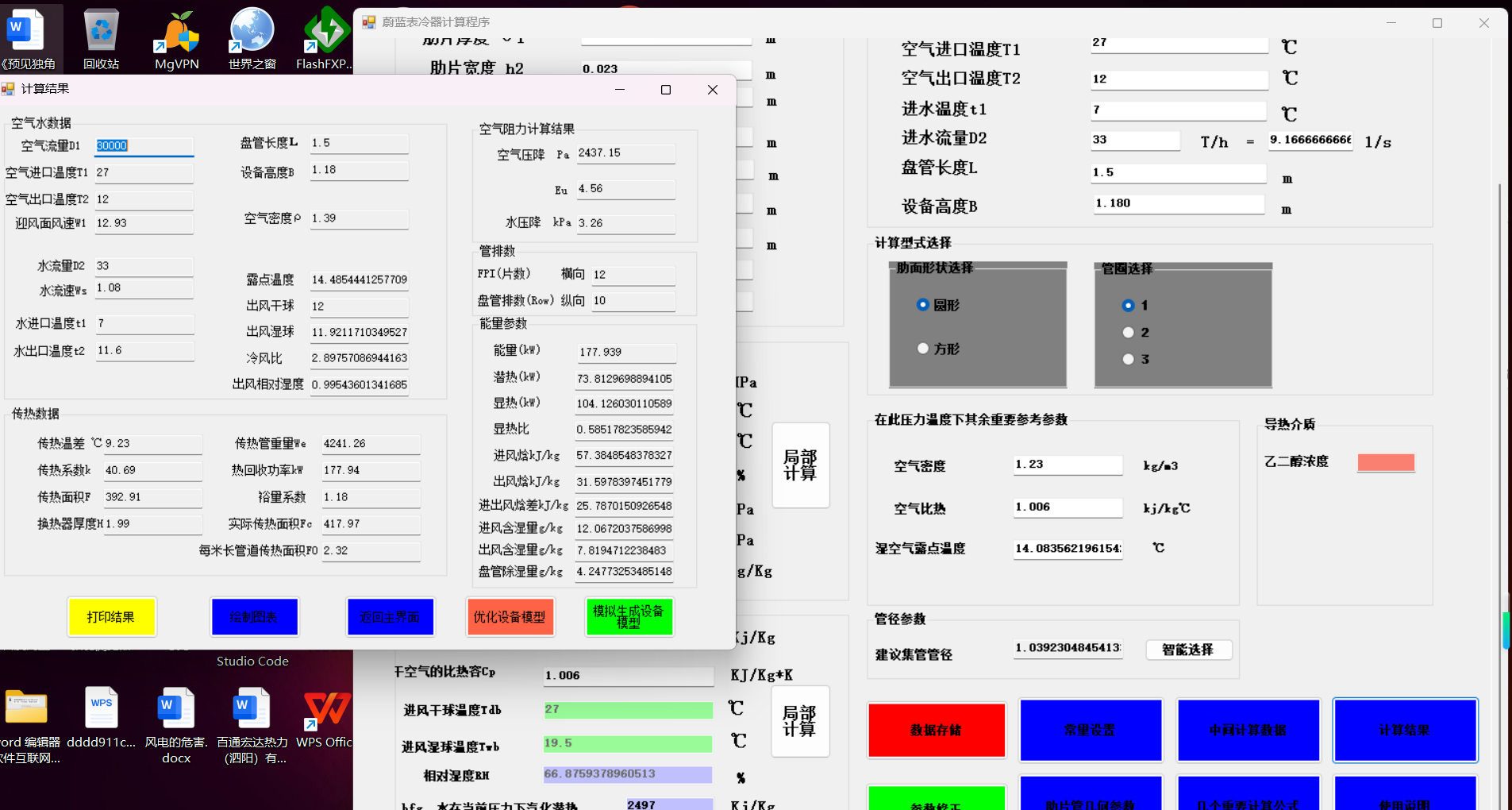

表冷器模拟计算设计软件 综合计算结果界面
该软件最后的计算结果中，例如空气侧阻力和水侧阻力有一些经验值的范围，另外有其他一些值也具有一定的规范区间，这里最后的管排数和布置参数的分配采用了简单的数据字典分配算法进行分拆组列控制。
